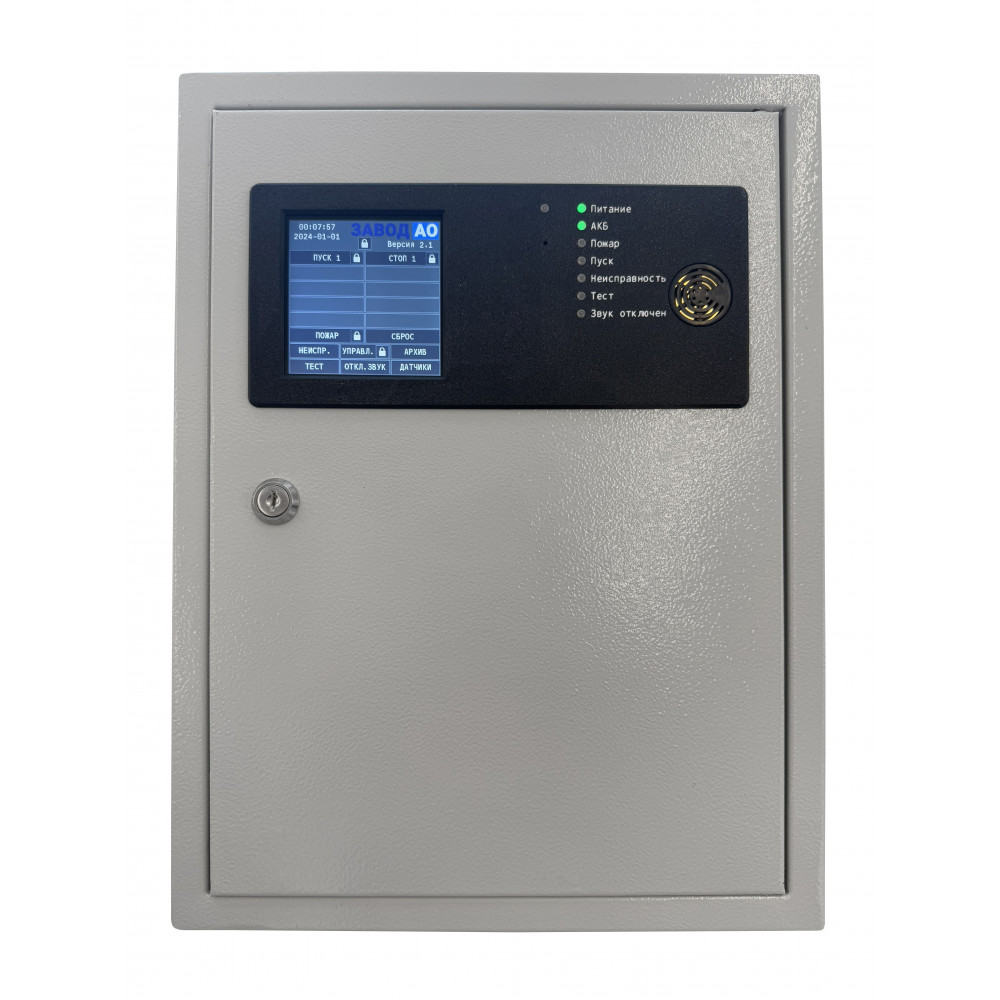

Панель пожарного управления AO PPU-1-1-6А/24V

ИНСТРУКЦИИ И ПРЕДУПРЕЖДЕНИЯ

Панель пожарного управления AO PPU-1-1-6А_24V.pdf

ППУ предназначен для управления исполнительными устройствами автоматических средств противодымной защиты.

В качестве исполнительных устройств применяются электроприводы фрамуг, люков, штор и клапанов дымоудаления с номинальным напряжением электропитания 24В.

ППУ питается от сети переменного тока 230В 50Гц и выдает постоянное напряжение 24В на выходы, к которым подключены электроприводы.

Максимальный ток выхода управления нагрузкой (при напряжении 24В): 6А.

ППУ оснащен аккумуляторными батареями, которые дают возможность работать в течение 72 часов после отключения напряжения электросети, в это время возможно однократное срабатывание подключаемой нагрузки в течение 120 секунд.

ППУ обеспечивает выполнение следующих функций:

- контроль целостности соединительных линий между ППУ и исполнительными устройствами;

- контроль электропитания;

- контроль состояния фрамуг и люков дымоудаления (открыто/закрыто);

- подачу управляющего напряжения электропитания на электроприводы исполнительных устройств систем противодымной защиты по сигналу автоматической пожарной сигнализации (далее – АПС) объектового пульта;

- подачу управляющего напряжения электропитания на электроприводы исполнительных устройств систем противодымной защиты по сигналу устройств дистанционного пуска дымоудаления (далее – ДУ);

- подачу управляющего напряжения электропитания на электроприводы исполнительных устройств систем противодымной защиты с помощью кнопок/меню сенсорного дисплея прибора;

- ручное управление положением электроприводов без объявления пожарной тревоги с помощью и кнопок в меню сенсорного дисплея прибора;

- формирование сигналов обратной связи «Пуск», «Неисправность» через контакты реле.

ППУ оснащен световой и звуковой индикацией, а также средством отображения текстовой информации с сенсорным управлением (далее – сенсорным дисплеем) для отображения состояния и режимов работы, что позволяет легко обнаружить источник пожарной тревоги или определить причину неисправности.

ППУ оснащен энергонезависимой памятью, в которую сохраняются все события и неисправности прибора в процессе его эксплуатации.

УСЛОВИЯ ГАРАНТИИ

Гарантийный срок , при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации , устанавливается 24 месяца с момента продажи.
